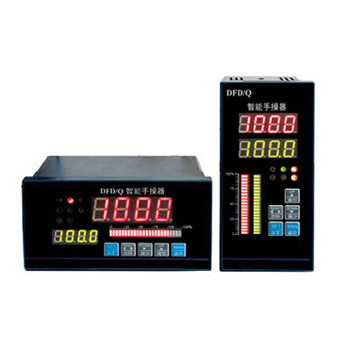

智能手操器

一、产品简介：

   本公司生产的 智能手操器从功能上分有纯手操器和手自动手操器两种类型，纯手操器只与电动执行器相连接，通过面板开关按键直接控制执行机构的正、反转，具备手自动功能的手操器安装于执行器与控制器(调节器或计算机控制的DCS、PLC系统)之间，当手操器处于手动状态时由手操器直接控制执行器，处于自动状态时执行器的控制权交给控制器，来自控制器的电流、电压信号转为开关信号或隔离的控制电流、电压信号，控制电动执行器或电气阀门定位器动作。从控制信号类型上手操器分D型和Q型两种类型，D型手操器内含伺服放大器，通过人工按动面板的按键来控制DKJ等系列电动执行机构的正、反转；Q型输出0-10mA或0(4)-20mA控制电流，控制内含伺服放大器的电子型执行机构或电气阀门定位器。

二、主要特点：

     D型智能手操器内含伺服放大器,直接驱动DKJ等由电源正,反开关控制的执行机构。 Q型可以输出隔离型控制电流、电压信号，其输出电流、电压信号的高隔离性可保证对被控执行机构进行控制稳定。 可设置阀位限幅幅值，确保执行器在设定的安全阀位范围内安全运转。可设置阀位控制动作灵敏度，防止执行器频繁动作，以保证执行器的使用寿命。 具备手/自动切换功能，广泛适用于计算机，调节器或DCS、PLC等自动控制系统。 具备手自动状态继电器输出。 阀位反馈信号可以为电流、电压，可变电阻等多种形式输入，适用于各类执行器。

三、产品描述：

  1、输入信号自由选择。过程量、控制量、阀位反馈三重显示。可进行开方及小信号切除。

  2、开机自动或开机手动方式选择(开机手动输出值可预置)。

  3、两个远程手动功能。(EM1，EM2远程手动功能)

  4、DFD的操作台硬手操功能和DFQ的远程手自动切换功能。

  5、手自动状态输出。

  6、可分别设置上限、下限控制输出的限幅范围。

  7、具有动作灵敏度设置。

  8、阀位反馈的模拟量可以标定零点和满度。

  9、可选择模拟输入信号及阀位反馈模拟输出信号的正反作用。 (0%～100%与100%～0%相互转换)

  10、阀位反馈模拟输出反作用，以实现在操作台硬手操或手自动切换的适时跟踪。

  11、具有电机正反转控制的制动功能，阀位反馈故障可继电器输出。

  12、阀位反馈跟踪故障闪烁报警指示(跟踪允许误差可设置)。

  13、阀位反馈模拟量、控制模拟量双重模拟输出。

  14、仪表内置2路41A双向可控硅直接控制执行机构正反转。伺服电机正反转时间0.0～25.0S可调节。

  15、控制执行机构正反转而15秒内阀位反馈无变化自动切断强电输出(DFD)。

  16、可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验。
